■基本的な構想
初段にはＳ／Ｎの良好な球を用いて、更に出力段を低いインピーダンスで強力にスイングすることによりシングルでありながら中低域にウェイトを置いた、エネルギー感のある音楽の再生を目指すことを基本的なコンセプトとしました。
基本的には、５極ビーム管を３極管接続で使用したシングルアンプとします。前回製作の６ＣＡ７ＰＰ、前々回の６Ｖ６ＧＰＰと、プッシュプルアンプを立て続けに２台製作したので、今回はシングルの番（？）です。手元にたまたまタンゴ・トランスのＸＥ２０Ｓ（出力トランス）があったことも、シングルアンプを製作することになった理由の一つです。
多極管の３結シングルアンプは、３５０Ｂシングルアンプを既に製作しており、シングルでもグリッドに十分なドライブ電圧をかければ、厚みのある、しっかりとした音を出すアンプが作れることは既に実証済みです。今回は、基本的には、この３５０Ｂシングルアンプの回路構成をベースとすることにします。ただし、Ｂ電圧整流部はダイオードによる整流回路を採用することにしました。

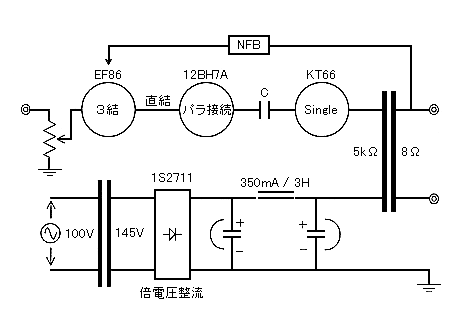

製作する本機のブロック・ダイアグラム
出力管はＫＴ６６を使用します。初段にはＥＦ８６を、ドライバ段には１２ＢＨ７Ａをそれぞれ使用します。

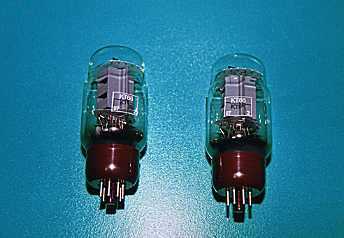

ＫＴ６６

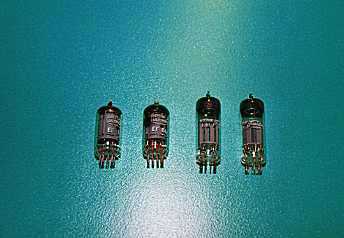

ＥＦ８６と１２ＢＨ７Ａ
|
|
