■２Ａ３ Single Stereo オーディオ用の出力管としては最もポピュラーな球である２Ａ３を使用したシングルステレオ・アンプです。２Ａ３はアメリカのＲＣＡ社が１９３３年に開発した低周波電力増幅用３極管ですが、ＷＥの３００Ａを意識して開発された球のようです。基本的にはＲＣＡ４５の後継管です。 ３００Ａと比べると外観も諸元も控えめな球ですが、最適負荷抵抗値が２．５Ｋと低く直線性に優れた扱い易い良い球です。ハムノイズ対策のため、ヒーター電圧も２．５Ｖと低くなっていますが、今となってはこのことが仇となって直流点火を難しくしています。 |
|
|
３極管のシングルアンプなので、出力はあまり出ませんが、秋の夜長に読書などしながら、ＭＪＱのヴァンドームあたりをＢＧＭ代わりに聴いたりするのに適したアンプです。 |
|
|
■３５０Ｂ Single Stereo 低周波電力増幅用ビーム管の３５０Ｂを使用したシングルステレオ・アンプです。３５０ＢはＲＣＡが開発した６Ｌ６を、ＷＥが６Ｌ６-SPECIALとして改良した球です。従って動作条件等は６Ｌ６と同じでＯＫです。 純然たるオーディオ用真空管なので、回路構成はごく標準的な構成とし、初段はＥＦ８６三結、ドライバ段は１２ＢＨ７Ａのパラ接続です。初段のＥＦ８６はＧＥＣ（ＵＫ）のＭＩＬ規格品（低雑音管）であるＣＶ４０８５を使用しています。ビーム管をこの種の前段構成でスイングすると、十分なエネルギー感が得られます。 |
|
|
大抵のソースは無難に鳴らすことの出来るアンプですが、私はイーグルスやダイアストレイツ、フィル・コリンズ等といったポップスを聴くのに使用しています。 |
|
|
■６Ｖ６Ｇ Push-Pull Stereo 低周波電力増幅用ビーム管の６Ｖ６Ｇを使用したプッシュプルステレオ・アンプです。６Ｖ６ＧはアメリカのＲＣＡ社で１９３５年に開発れた民生用の低周波電力増幅用ビーム管で、当時のラジオやステレオに多用された球です。最適負荷抵抗が８Ｋと高いため、出力トランスの特性が音質を大きく左右することになります。 初段はＳＲＰＰ、位相反転段はムラードタイプとしています。更に初段には６ＳＮ７の高信頼管である５６９２を使用しています。５６９２はＳ／Ｎの非常に優れた球で、聴感上もその違いがはっきりと判ります。 |
|
|
私の好きなアンプの１台で、トランペットやサックスといったホーンがとても自然に鳴ります。ケニードーハムの「Quiet Kenny」などは、このアンプの得意なアルバムです。 |
|
|
■６Ｌ６ Push-Pull Stereo 低周波電力増幅用ビーム管の６Ｌ６を使用したプッシュプルステレオ・アンプです。６Ｌ６も先の６Ｖ６Ｇ同様、アメリカのＲＣＡ社で１９３５年に開発された球ですが、６Ｖ６が民生用に開発された球であるのに対して６Ｌ６は当初から軍事用に開発された球であり、初期の６Ｌ６はメタル管でした。 私が使用している６Ｌ６はロシア製（６Ｌ６ＷＧＣ）ですが、最近では東西冷戦の終結により、ＭＩＬ規格の品質の良いロシア製の球が、比較的安く入手できるようになりました。回路構成は３極管ＳＲＰＰ＋ＰＫ分割＋６Ｌ６ＰＰです。 |
|
|
レイ・ブライアント・トリオの「ALL MINE AND YOUR'S」というアルバムの「WALRUS WALK」という曲のベース・ソロは、このアンプでしか出せない音がします。 |
|
|
■６ＣＡ７ Push-Pull Stereo ５極管の６ＣＡ７を使用したプッシュプルステレオ・アンプです。６ＣＡ７は世界的にヒットした低周波電力増幅用５極管で、アメリカのＧＥ、ドイツのテレフンケン、シーメンス、日本の松下などで大量に生産されました。スリムな球ですがＢ級ＰＰでは１００Ｗ以上の出力を取り出すことも可能です。 初段とドライバ段に使用したＧＥ製１２ＡＹ７は、米ＪＡＮ規格 (アメリカ海軍規格：JUNCTION_OF_AMERICAN_NAVY)のものを使用しています。特に初段の球は多少高価でもローノイズなものを使用するようにしています。 |
|
|
このアンプは、娘（長女）の誕生記念に製作したものです。このアンプはＮＦＢを掛けずに６ＣＡ７三結の持つ音を楽しんでいます。スリムな球に似合わず力強い音がします。 |
|

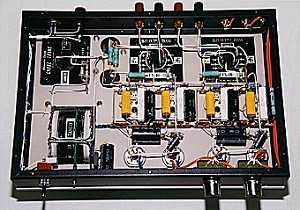

■真空管アンプ内部の様子６Ｖ６Ｇプッシュプル・ステレオ・アンプの内部です。カップリング用のコンデンサーはコーネルダブラ社製（ＵＳ）です。 抵抗類は、以前はアーレン・ブラッドレィ社（ＵＳ）のものを使用していましたが、最近では生産拠点を米本国から他の国に移したため、品質が低下しているようです。 トランス類は平田電機のものを使用していますが、理由は「取り付け時にＧＴ管と同じ丸穴を開けるだけで済むから」です。 電源の整流用ダイオードは、東芝の１Ｓ２７１１ですが、このメタルカン・タイプの優れたファースト・リカバリー・ダイオードは既に生産中止となっており、私も在庫が数本しかありません。 |
|
