■メンテナンス履歴■
■ＫＴ６６／７５８１Ａ ＜‘０４年３月１２日＞
ＫＴ６６のヒーターが断線してしまい、その代替品として、だいぶ前に購入してス
トックしてあったＧＥ製の『７５８１Ａ／ＫＴ６６』という真空管を使用することに
したのですが、インターネットで『７５８１Ａ』を検索したところ、「６Ｌ６Ｇの高
信頼管」と記されているサイトが複数ヒットしました。
７５８１Ａという球は、果たしてどのような素性の球なのでしょうか？（笑）。私
の購入した７５８１ＡはＧＥ製の球で、ＧＥの元箱には『７５８１Ａ／ＫＴ６６』と
プリントされています。これだけ見ると確かにＫＴ６６相当の球のようです。そこで、
手持ちの規格表からＡ１級シングルでの動作例を下記に書き出してみました。出典は、
ＫＴ６６と６Ｌ６Ｇについては、ラジオ技術社の「オーディオ用真空管マニュアル」、
７５８１Ａについては、誠文堂新光社の「世界の真空管カタログ」記載のＧＥ受信用
真空管マニュアル（Essential Characteristics）です。
Eb Ec2 Ec1 Ib0 Rk RL
KT66 250[V] 250[V] -15[V] 85[mA] 170[Ω] 2.2[kΩ]
7581A 250[V] 250[V] -14[V] 72[mA] ---[Ω]* 2.5[kΩ]
6L6G 250[V] 250[V] -14[V] 72[mA] 167[Ω] 2.5[kΩ]
* 7581AのRkについては記述無し。Ec1,Ib0から算出すると約194[kΩ]
う〜ん、これだけ見ると確かに７５８１Ａは６Ｌ６Ｇに近そうです。一方、６Ｌ６
Ｇには、５８８１という球が同等管（6L6G-Special）として存在しますし、７５８１
Ａが６Ｌ６Ｇの高信頼管であるという記述や、７５８１Ａと６Ｌ６Ｇの関係について
の記述は、私の手持ちの資料からは見つけることが出来ませんでした。
 |
 |

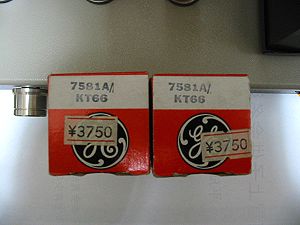

| ７５８１Ａ／ＫＴ６６のＧＥ元箱 |

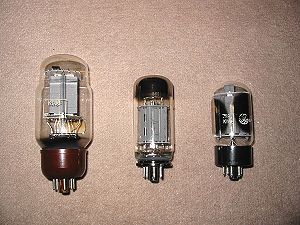

左からＫＴ６６、５８８１、７５８１Ａ |
因みに私のＫＴ６６シングル・ステレオアンプ（３結，Eb＝380[V]，Rk＝600[Ω]）
に７５８１Ａを挿してカソードバイアスを測定したところ、-32[V]でした。ＫＴ６６
の３結でのカソードバイアスは、-38[V]。一方、６Ｌ６Ｇの３結でのカソードバイア
スは、Eb＝380[V]での動作例がないのでRL＝5[kΩ]の負荷線から求めると、約-20[V]
ぐらいが妥当なようです。このことからも、７５８１ＡはＫＴ６６よりも６Ｌ６Ｇに
近いと言うことができます。
 |

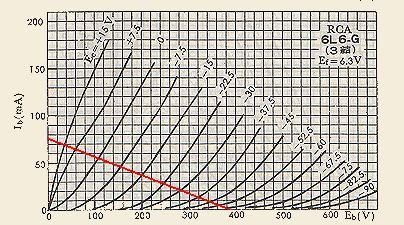

| ６Ｌ６ＧのＲＬ＝５[kΩ]の負荷線 |
本来ならカソード抵抗を変更するべきでしょうが、まぁ、ＫＴ６６を購入するまで
の辛抱？なので、とりあえず、このままで行こうかなと、、、＾＾；
■カップリング・コンデンサの変更 ＜‘０２年３月１日＞
‘９９年１１月にＫＴ６６シングルステレオアンプ（以下、本機）を製作してから
既に２年以上が経過しました。製作以来、本機は２ＳＫ１３５／２ＳＪ５０−ＦＥＴ
アンプと５：５ぐらいの割合で私のオーディオシステムのメイン装置として稼動して
います。
当初は、何か問題が発生したり不満な点が出たりした場合は、その都度このサイト
で報告しようと考えていたのですが、これまでのところ何の問題もなく、不満な点も
ないまま稼動していて、特に記述するべき事象は発生していないといった状況です。
だた一つ、カップリングのコンデンサをコーネルダブラ社製のフィルムタイプから
スプラグ社製のオイルタイプに交換しました。‘０１年１２月に交換してから約４０
時間ほど聴き込みましたが、低域と高域にはたいした変化はなかったものの、中域の
厚味が増して、それでいて解像度も良くなり、特に女性ボーカルの歌声が綺麗に響く
ようになりました。
ほぼ同じ時期にヘッドホンアンプを製作し、こちらはスウェーデンのジェンセン社
製のオイルタイプのコンデンサを入れて好結果を得ています。こちらもフィルムタイ
プのコンデンサに比べて厚みのある音がしています。本機のカップリングコンデンサ
をジェンセン社製のものに交換してみるのも興味があります。
本機は初段とドライバ段が直結となっており、カップリングコンデンサは、３段の
信号経路中に一個所しか入っていないので、このコンデンサの特色が音に出易いよう
です。
製作直後の試聴で感じた高域の細さですが、エージングが進むに連れ高域の伸びが
出てきて、今ではまったく不満はありません。また、ハム等のノイズについてですが、
製作から２年以上が経過した今でもまったく聞えません。製作直後の試聴で出ていた
ＶＲ全開時の高域のノイズも、いつの間にか聞えなくなっています。
今後も気になる点や不具合が発生したら報告しようと思いますが、当分は問題なく
使用出来そうです。
|
|
