＜平滑用コンデンサ＞

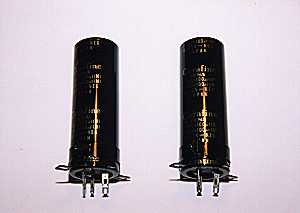

電源電圧の平滑用に使用するコンデンサには、通常はブロックコンデンサが使用されます。アルミの電解特性を利用したこのコンデンサは、静電容量の大きなコンデンサに適しています。今回は、コンデンサ・インプットの電源回路としたため、チョークトランス両端の平滑コンデンサは５００ＷＶ・１００μＦ×２のものを使用し、また、前段及びドライバ段へのＢ電圧供給部の平滑コンデンサも同じものを使用しました。平滑用コンデンサは、電源回路のインピーダンスを大きく左右するパーツであり、電力を各回路に円滑に供給する上で重要なパーツです。今回、私が使用した平滑用コンデンサは、ＥＬＮＡのセラファインです。
|
|
