入力選択器 ＳＷ１２８−ＤＥＴ チャンネル数：１２８ＣＨ 切替速度：１０μｓ 検波器：リニヤ検波サンプルホールド 増幅器：１０〜４０ｄＢ ＳＷ4−ＤＥＴ２ チャンネル数：４ＣＨ 切替速度：２５０ｎｓ 検波器：リニヤ検波ピークホールド 増幅器：１０〜４０ｄＢ ＳＷ８−ＤＥＴ２ チャンネル数：８ＣＨ 切替速度：２５０ｎｓ 検波器：リニヤ検波ピークホールド 増幅器：１０〜４０ｄＢ ＳＷ１２８−ＤＥＴ２ チャンネル数：１２８ＣＨ 切替速度：２５０ｎｓ、５００ｎｓ、１μｓ、２μｓ 検波器：リニヤ検波ピークホールド 増幅器：１０〜４０ｄＢ 低雑音増幅器 ＬＡ１Ｍ１００Ｍ−１０Ｄ 周波数：１ＭＨｚ〜１００ＭＨｚ ＮＦ：３ｄＢ ＩＰ３：＋４５ｄＢｍ 電源：＋８V ７０mA ＬＡ１Ｍ１００Ｍ−１３Ｄ 周波数：１ＭＨｚ〜１００ＭＨｚ ＮＦ：３．５ｄＢ ＩＰ３：＋４８ｄＢｍ 電源：＋８V ２８０mA 低雑音電力増幅器 A01M1M−５ 周波数：１００ｋＨｚ〜１ＭＨｚ 出力電力：５Ｗ A1M10M−５ １ＭＨｚ〜１０ＭＨｚ 出力電力：５Ｗ

フィルター分波器 ＦＩＬＰＤ０１Ｍ３０Ｍ−８ 周波数：１００ｋＨｚ〜３０ＭＨｚ 分波フィルター数：８個 システム構成：１入力、８出力　受信器 ＦＩＬＰＤ０１Ｍ３５Ｍ−６−ＴＲＸ 周波数：１００ｋＨｚ〜３５ＭＨｚ 分波フィルター数：６個 システム構成：送信器、受信器、発振器

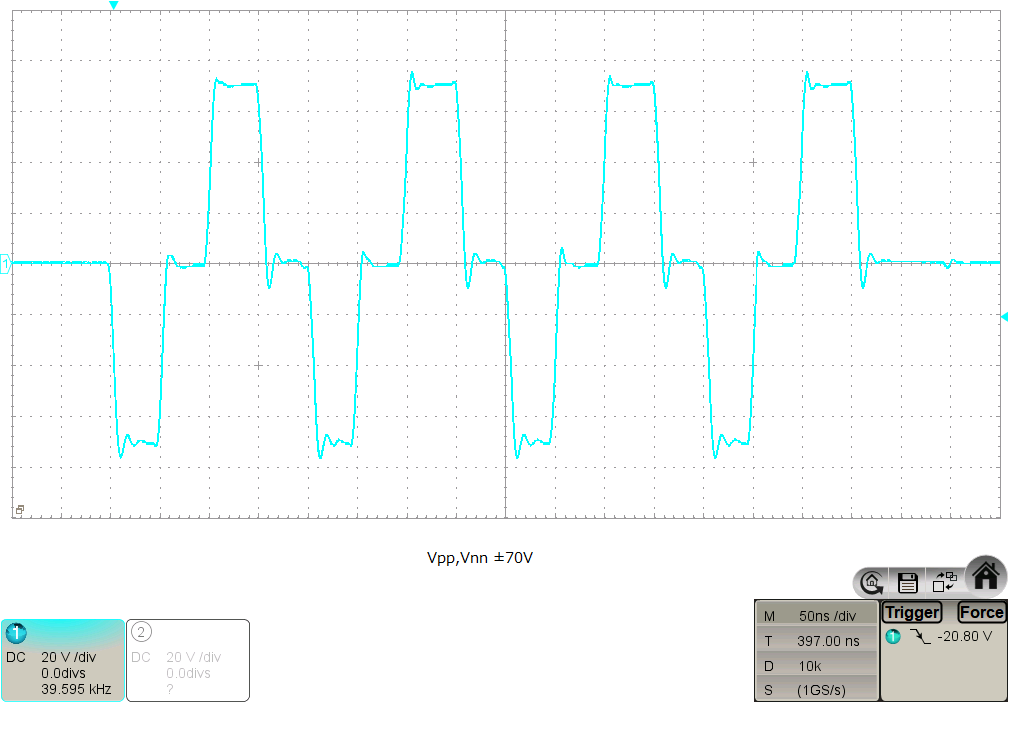

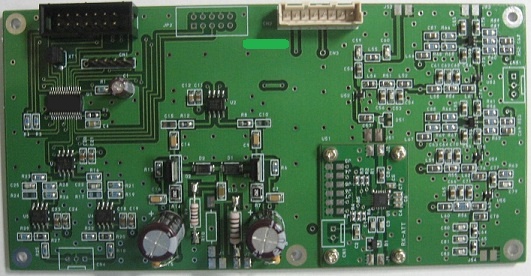

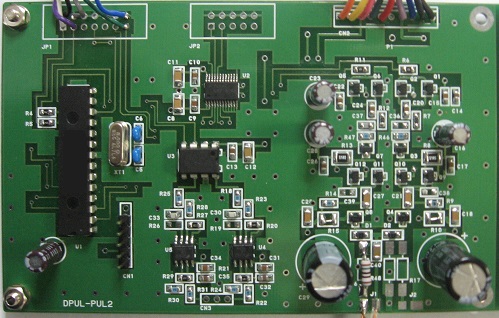

パルス発生器 ＰＡ２４−５０ 周波数：２４、１２、８、４、２、１ＭＨｚ 出力電圧：±３０〜±５０Ｖ 繰り返し：１ｋＨｚ〜１０ｋＨｚ　（Ｄｕｔｙ１％　Ｍａｘ．） PA１２−７０ 周波数：１〜１２MHｚ　　１ＭＨｚステップ 出力電圧：±３５〜±７０Ｖ 繰り返し：１ｋＨｚ〜１０ｋＨｚ　（Ｄｕｔｙ１％　Ｍａｘ．） PA１６−９０ 周波数：２０、１６、１２、８、４、２、１ＭＨｚ 出力電圧：±３５〜±９０Ｖ 繰り返し：１ｋＨｚ〜１０ｋＨｚ　（Ｄｕｔｙ１％　Ｍａｘ．） 受信増幅器：周波数　１〜３０MHｚ 　　　　　　　　利得　０、２０ｄB PA２N−８０ 出力数：１ポート 出力電圧：４０V〜８０V（固定） 繰り返し周波数：７００Hz〜８ｋHｚ 電源：＋５V、＋１２V PA２N−８０−４W 出力数：４ポート 出力電圧：４０V〜８０V（固定） 繰り返し周波数：７００Hz〜８ｋHｚ 電源：＋５V、＋１２V PA２N−７０−４P-S 出力数：４ポート 出力電圧：３０V〜７０V ポート間遅延：０〜１μｓ（５ｎｓステップ） 繰り返し周波数：１ｋＨｚ〜１０ｋＨｚ 電源：AC１００V

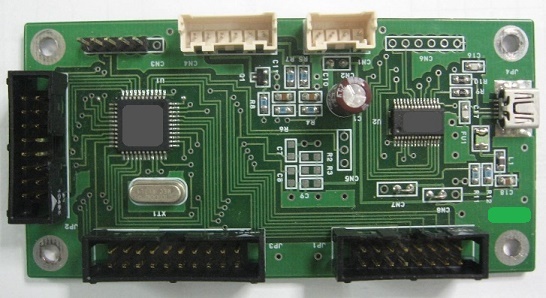

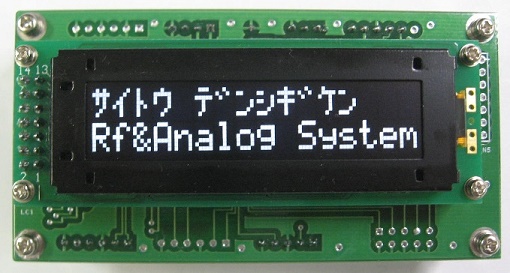

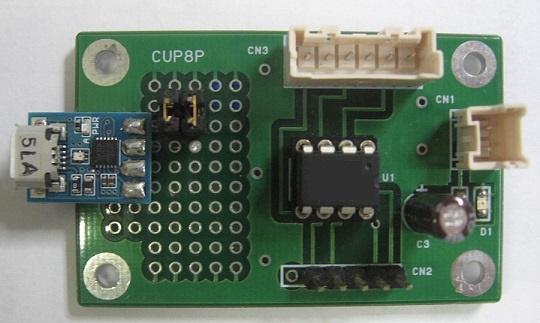

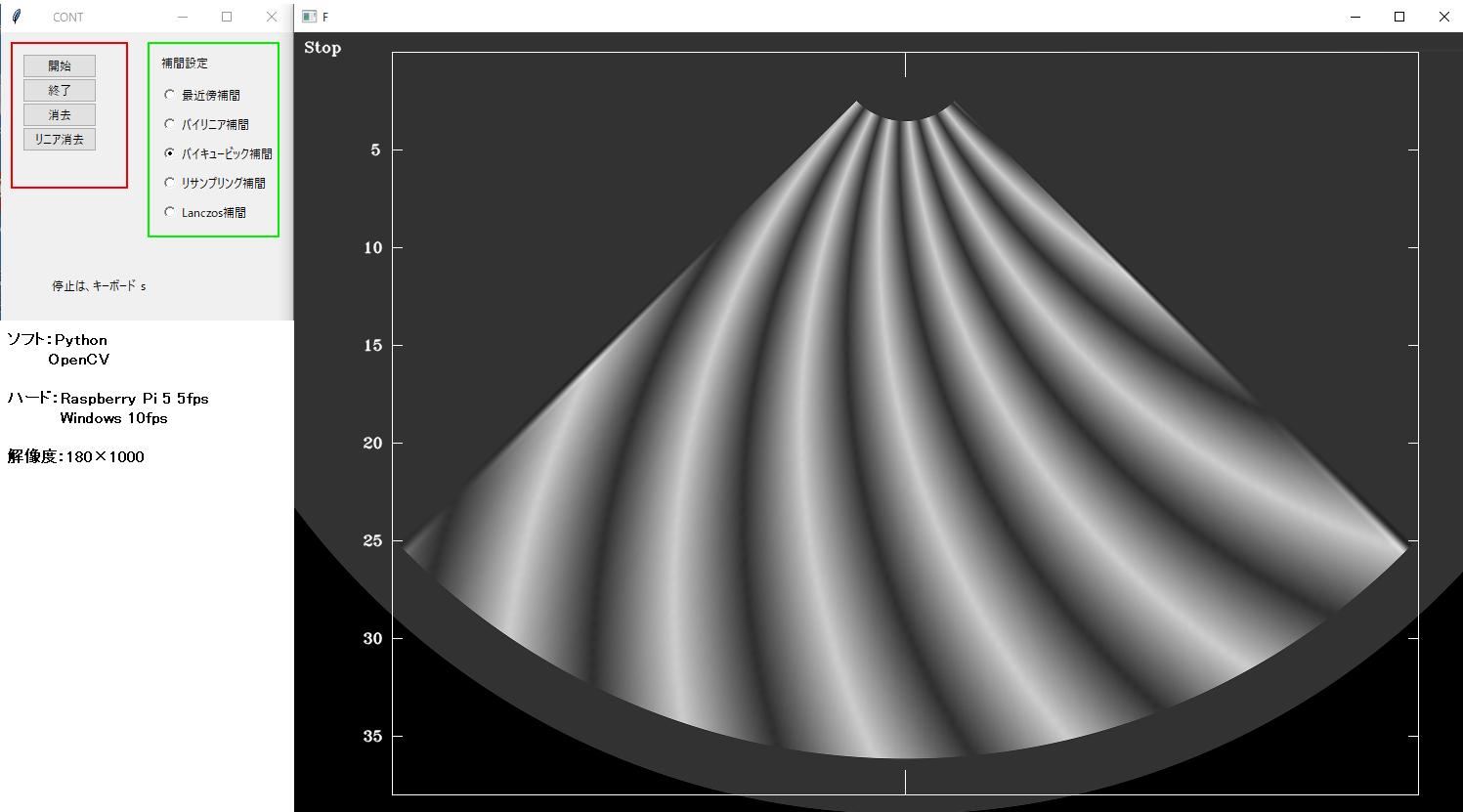

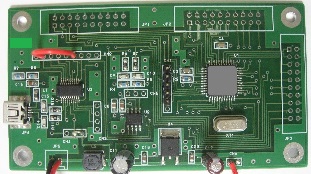

制御基板 CO８−１ CPU：８bit IO：１５ インターフェース：I2C CO８−２ CPU：８bit IO：２９ インターフェース：I2C　USB CO８−２LCD CPU：８bit IO：１８ 　　LCD インターフェイス：I2C　UART C０８−３ CPU：８bit IO：３ インターフェース：I2C　UART CO１６−１ CPU：１６bit IO：２８ インターフェース：I2C　USB 測定治具 XYパルス発生器 STCO250 X、Yテーブル数：２５０×２５０ X　制御入力：０−１０V　（１０bit) X １往復速度：１００ｍｓ 出力パルス：１−１２８回 Ｘ，Ｙ位置モニタ：０−１０V　（１０bit) トリガモニタ： AM-FM変調器 MOD40K 出力周波数：４０ｋHｚ 変調周波数：１００Hｚ〜５ｋHｚ 出力電圧：２０V 極座標表示器 解像度：１８０×１０００ フレームレート：１０ｆｐｓ サンプリングレート：20MSPS バースト信号発生器 BSG12M 周波数：１２，６，３MHｚ 波形：Sin 繰り返し周波数：１ｋＨｚ〜１０ｋＨｚ デューティ：０〜９０％ 出力電圧：45Vp.p. 出力ポート：６ｃｈ 出力ポート間遅延：０〜１μｓ　１０.４ns Step 信号発生器 SG150M 周波数：１〜１５０MHｚ 出力電力：＋5ｄBｍ 制御：USB 電源：＋５V DDS信号発生器 検波器 PO２０００−TP 周波数：１〜２０００MHｚ 入力電力：−１５〜５ｄBｍ 電源：＋５V ログ検波器 PO４００−L 周波数：１〜４００MHｚ 入力電力：−８０〜０ｄBｍ 電源：＋５V RF切替器 SW1−４ SP4T　基板モジュール 周波数：１〜２５００MHｚ コネクタ：SMA 電源：＋５V

高周波電力増幅器 Ａ１０００Ｍ２００Ｍ−１００ 周波数：１ＧＨｚ〜２．５ＧＨｚ 出力電力：１００Ｗ Ａ３０００Ｍ３３００Ｍ−５ 周波数：３ＧＨｚ〜３．３ＧＨｚ 出力電力：５Ｗ Ａ０３Ｍ５０Ｍ−３００ 周波数：３００ｋＨｚ〜５０ＭＨｚ 出力電力：３００Ｗ
